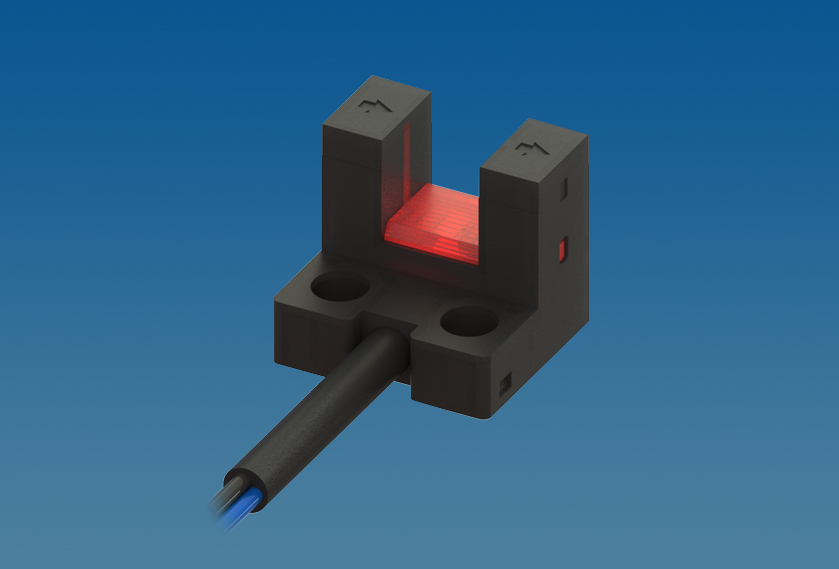

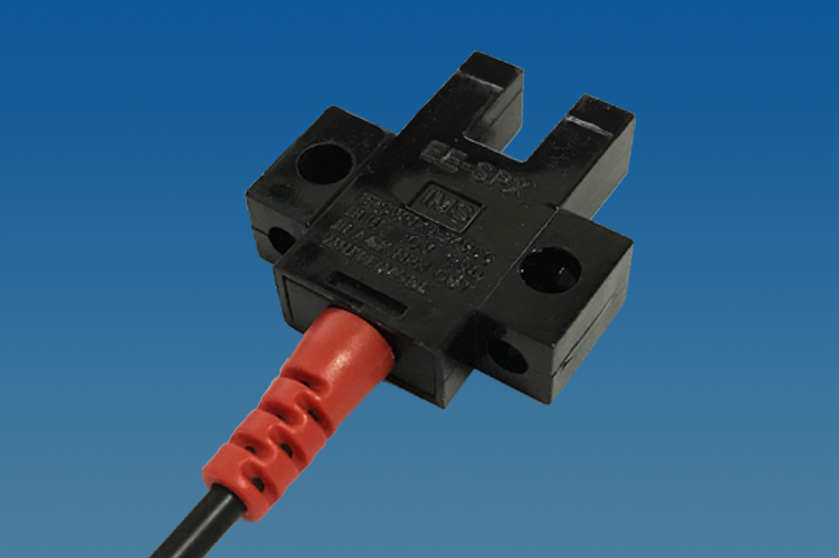

E3S5微小槽型开关0.25ms响应,调制电路 低功耗 Mode切换功能

IMS槽型开关采用专用IC为核心,调制电路,内置放大器,数字滤波抗强光,抗干扰,高速响应1ms \ 0.25ms 可选,产品性能等同甚至超过日本Omron,等公司的产品 ...
售价:
¥ 25.00
原价: ¥0.00
关注:0
收藏

 优势:所有产品采用专用IC设计 ・ 提供非标定制 ・ OEM/ODM服务

数量:
  • 产品特点:

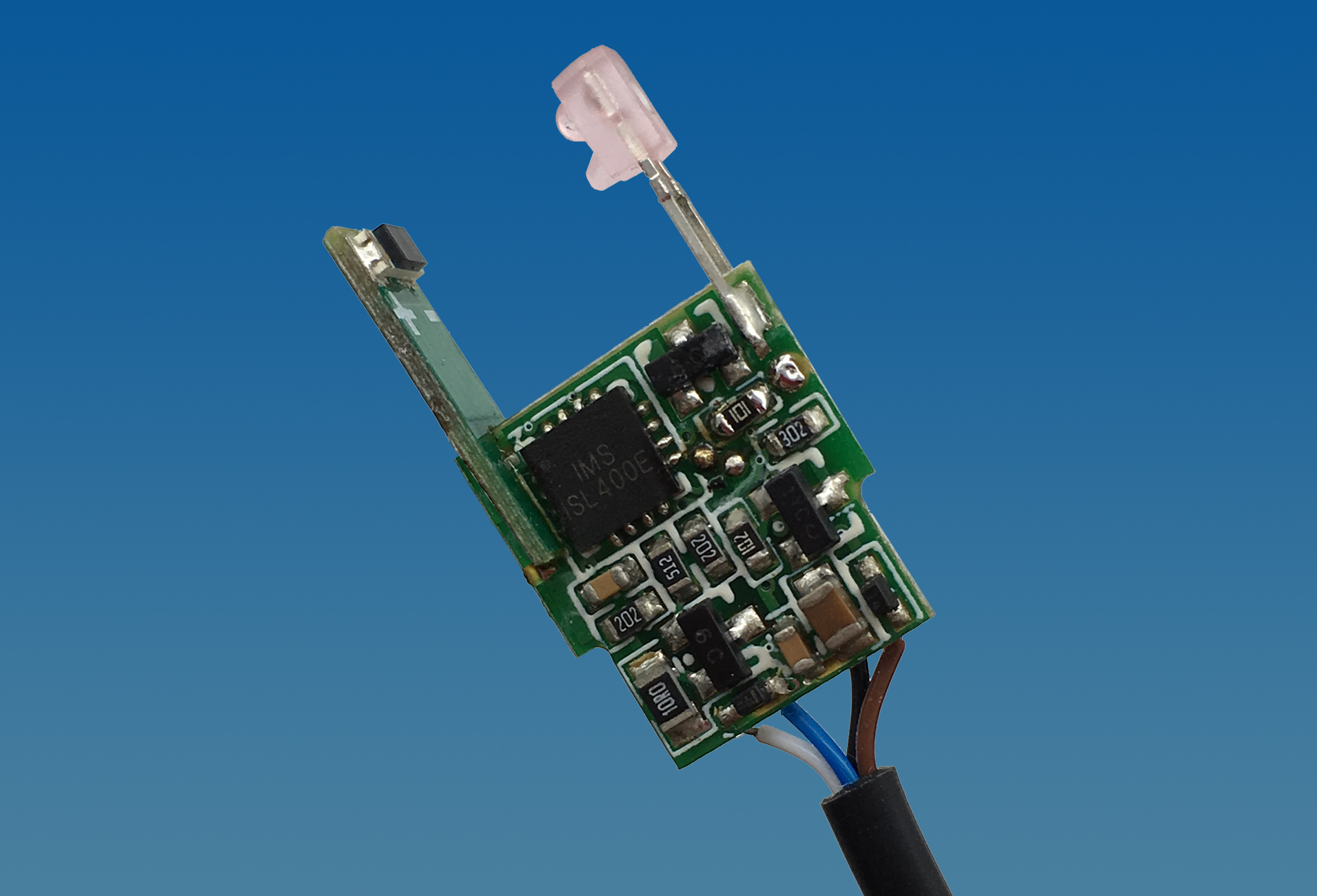

    1、采用专用 IC 设计,调制电路,放大器内置型

    2、可选低功耗 5V 供电,延时启动功能,防止上电误触发

    3、高速响应时间  1ms   、0.25ms 可选

    4、内置数字滤波器,有效防止外界光电干扰

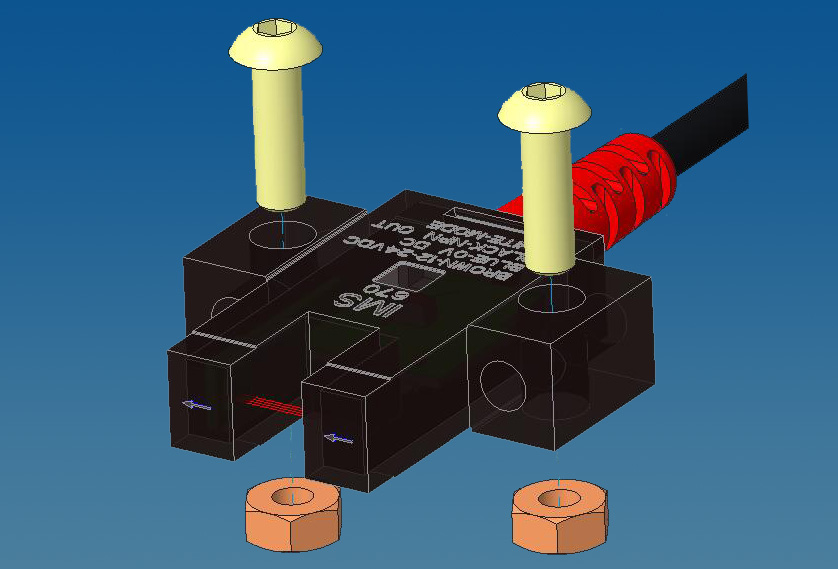

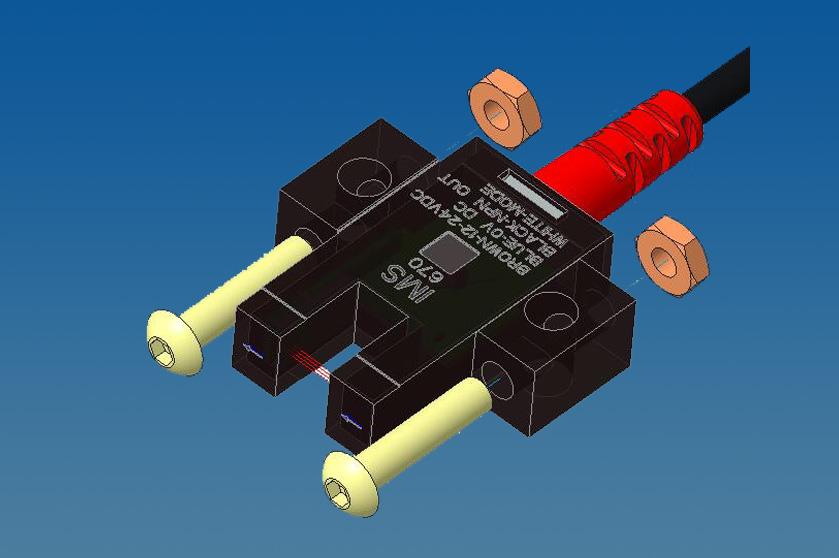

    5、微小尺寸,自带定位孔,便于安装

    6、电源反接保护、输出过载保护、输出逆接保护

    7、具有两个独立的输出,可根据使用场所的不同,对应不同输出要求

    8、全球通用,同时备有NPN和PNP输出型

    规格参数:

    产品型号

    PE.E3S(5)-5V

    对射槽距

    5mm

    标准检测物体

    Φ1.5mm 以上不透光物体

    光源(光波长)

    红外调制光(950nm)

    电源电压

    5VDC

    消耗电流

    10mA  Max   (不包括负载)

    负载电流

    100mA Max

    电路保护

    电源反向保护、输出短路保护(注释1)、输出逆接保

    动作输出类型

     NPN、PNP、 0V/5V

    响应时间

    1ms 、0.25ms可选

    动作指示

    动作显示灯(红色)

    灵敏度调整

    ——

    电气寿命

    10万次以上(开闭频率1,800次/小时)

    使用环境照度

    太阳光:50,000lx  ;    白炽灯:5,000lx

    周围环境温度

    动作时:-20~+65℃   保存时:-30~+80℃ (不结冰、不结露)(注释2)

    周围环境湿度

    动作时:45~85%RH   保存时:35~95%RH (不结露)

    绝缘电阻

    20MΩ以上(DC500V兆欧表)

    耐振动

    耐久

    上下振幅 1.5mm   频率10~55Hz  X、Y、Z各方向 3h

    误操作

    上下振幅 1.5mm   频率10~55Hz  X、Y、Z各方向 3h

    耐冲击

    耐久

     500m/s2     X、Y、Z各方向 3次

    误操作

    100m/s2     X、Y、Z各方向3次

    保护结构

    IEC规格IP64

    连接方式

    导线引出式(导线长0.5m)3芯, Φ3.0mm

    质量(捆包)

    约20g

    材质

    ABS

    配件

    产品规格书

    注释1: 光电开关的短路保护由ASIC中的比较器通过监测输出回路中的一个电阻实现,当电阻上的电压超过一定的阈值时,输出NPN管被关断(响应时间为100ns)。电路延时20ms后,重新监测电阻上的电压;
    注释2: 需要高温/低温(-40℃-100℃)工作,请联系IMS。

    输出回路图:

    NPN输出

    E3S5NPN输出


    PNP输出

    E3S5PNP输出

    外形尺寸:

    E3S5尺寸图


    • 关于电源
      默认10~24VDC,可定制5V供电
    光电开关型号定义

    常见问题:

    计数系列型号定义
    光幕传感器型号定义
    液位开关型号定义
  • IMS传感器以集成芯片为核心,集成模式转换功能,具有高速、高精度、抗强光、短路保护等性能,部分产品功能演示如下:
