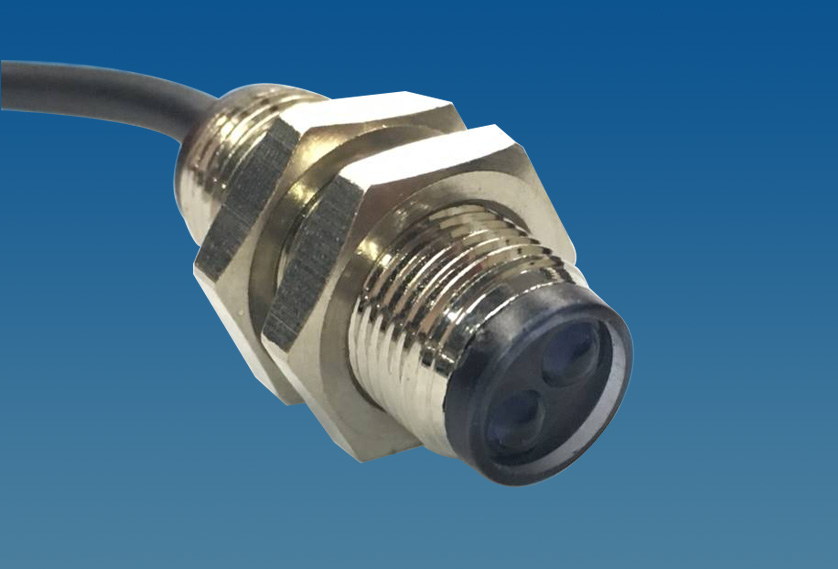

M12不锈钢柱形光电开关 Mode 切换功能 短距离漫反射型

M12系列光电接近开关采用高性能光电传感器专用电路(photoelectric Sensor ASIC), 高度集成光电接近开关的所需的各种功能,以细小的开关体积达到最大的检测距离,精准耐用,准确检测,超长使用寿命。
售价:
¥ 80.00
原价: ¥0.00
关注:0
收藏

 优势:所有产品采用专用IC设计 ・ 提供非标定制 ・ OEM/ODM服务

数量:
  • 产品特点:

    1、采用专用IC设计,调制电路,放大器内置型

    2、高速响应:1ms、0.25ms可选

    3、高频调制及解调,可区分自身信号和外来干扰

    4、延时启动功能,可防止上电误触发

    5、带主从模式,可无间距并排使用不相互干扰

    6、电源反接保护、输出逆接保护、输出过载保护、模式转换功能

    规格参数:

    检测方式

    漫反射型

          回归反射型

    对射型

    产品型号

    PE.S12.DR

    PE.S12.RR

    PE.S12.TB

    检测距离

    10cm

      1m

    1m

    标准检测物体

    100*100mm白纸

    30mm以上不透光物体

    Φ15mm以上不透明物体

    差动距离

    检测距离的20%以下

    光源(光波长)

    红外调制光(950nm)

    红外调制光(950nm)

    红外调制光(950nm)

    指向角

    1~5°

    投/受光器:各3~20 °

    响应时间

    1ms 、0.25ms可选

    电源电压

    DC10~30V±10%   脉动(p-p)10%以下

    消耗电流

    20mA  Max   (不包括负载)

    负载电流

    100mA Max

    电路保护

    电源反向保护、输出短路保护(注释1)、输出逆接保护

    动作输出类型

     NPN  / PNP  可选

    灵敏度调整

    ——  (可定制旋钮调节)

    动作模式

    Light ON

    应答指示灯

    红色动作指示灯

    电气寿命

    10万次以上(开闭频率1,800次/小时)

    使用环境照度

    太阳光:50,000lx  ;    白炽灯:5,000lx

    周围环境温度

    动作时:-20~+65℃   保存时:-25~+70℃ (不结冰、不结露)(注释2)

    周围环境湿度

    动作时:45~85%RH、保存时:35~95%RH (不结露)

    绝缘电阻

    20MΩ以上(DC500V兆欧表)

    耐振动

    耐久

    上下振幅 1.5mm  频率10~55Hz  X、Y、Z各方向 2h

    误操作

    上下振幅 1.5mm  频率10~55Hz  X、Y、Z各方向 3h

    耐冲击

    耐久

     500m/s2     X、Y、Z各方向 3次

    误操作

    100m/s2     X、Y、Z各方向3次

    保护结构

    IEC规格IP64

    连接方式

    导线引出式(导线长1.5m)4芯, Φ3.5mm

    质量(捆包)

    约100g

    约200g

    材质

    外壳

    不锈钢

    透镜部

    丙烯酸酯树

    配件

    个别

    反光板

    标配

    M12*1螺母、规格书

    备  注: 以上漫反射检测距离为100*100mm白色标准反射板所得;
    注释1: 光电开关的短路保护由ASIC中的比较器通过监测输出回路中的一个电阻实现,当电阻上的电压超过一定的阈值时,输出NPN管被关断(响应时间为100ns)。电路延时20ms后,重新监测电阻上的电压;
    注释2: 需要高温/低温(-40℃-100℃)工作,请联系IMS。

    应用领域:

    产品广泛应用于电子、机床、包装、汽车、化工、印刷、电梯、机器人、轨道交通、输送设备、半导体、食品/医疗机械、橡胶/塑料机械行业、纺织机械、自动化设备等领域。

    产品尺寸图:

    M12尺寸图

    • 关于电源
      默认10~24VDC,可定制5V供电
    • 关于距离
      本系列为常规型,如需较远距离可来电定制,或选择BGS远距离系列
    • 标准检测物
      10*10cm白色相纸
    • 光源
      红外光源 940nm
    • 输出
      默认NPN集电极开路 , 如需PNP型外形将加长1cm
    • 模式转换
      入光时ON/遮光时ON 导线切换式
    光电开关型号定义

    常见问题:

    计数系列型号定义
    光幕传感器型号定义
    液位开关型号定义
  • IMS传感器以集成芯片为核心,集成模式转换功能,具有高速、高精度、抗强光、短路保护等性能,部分产品功能演示如下:
