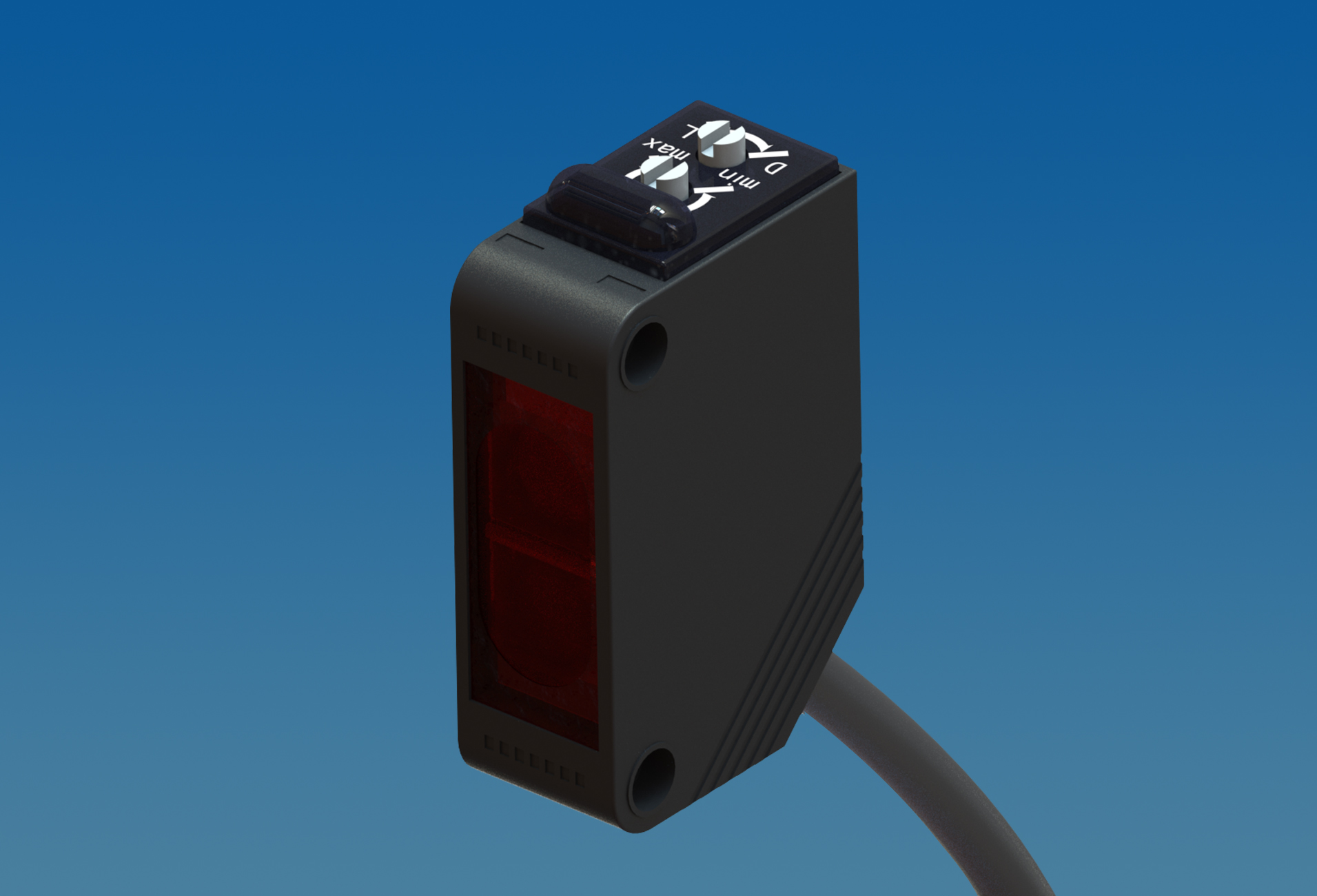

欢迎页面    光电传感器    E3Z小方形光电开关,双指示灯,双电位器,Mode调节,距离调节

E3Z小方形光电开关,双指示灯,双电位器,Mode调节,距离调节

内置型放大器,调制发射,全信道锁相,抗干扰强 ,灵敏度可调、Light on/Dark on 可设置 ,双指示灯(动作/稳定指示) 电源反接保护、输出逆接保护、输出过载保护...
售价:
¥ 65.00
原价: ¥0.00
关注:0
收藏

 优势:所有产品采用专用IC设计 ・ 提供非标定制 ・ OEM/ODM服务

数量:
  • 产品特点:

    1、采用专用IC设计,调制电路,放大器内置型的检测距离达到了行业领先水平

    2、保证低温工作性能,使用温度范围扩大至 -20~+65℃

    3、调制发射,全信道锁相,抗干扰强

    4、启动延时(25ms), 避免系统启动时误触发

    5、高速响应时间:0.25ms  /  1ms 可选

    6、灵敏度可调、Light on/Dark on模式可设置

    7、双电位器 、双指示灯(动作指示、稳定指示)

    8、电源反接保护、输出逆接保护、输出过载保护

    规格参数:

    检测方式

    漫反射型

     回归反射型

    对射型

    产品型号

    IMS.E3Z.DR

    IMS.E3Z.RR

    IMS.E3Z.TB

    检测距离

    0.5m      1m

    0~0.5m

    0~2m

    标准检测物体

    100*100mm白纸

    50mm以上不透明物体

    10mm以上不透明物体

    差动距离

    检测距离的20%以下

    光源(光波长)

    红外调制光(950nm)

    红外调制光(950nm)

    红外调制光(950nm)

    指向角

    1~5°

    投/受光器:各3~20 °

    应答时间

    1ms 、0.25ms 可选

    电源电压

    DC10~30V±10%  脉动(p-p)10%以下

    消耗电流

    20mA  Max     (不包括负载)

    负载电流

    100mA Max

    电路保护

    电源反向保护、输出短路保护(注释1)、输出逆接保护

    动作输出类型

     NPN  /   PNP

    动作指示灯

    双指示灯: 动作显示灯(橙色)、稳定显示灯(绿色) (注释2)

    灵敏度调整

    单回转开关,顺时针增大

    动作模式

    Light ON / Dark ON通过电位器旋钮切换(注释3)

    电气寿命

    10万次以上(开闭频率1,800次/小时)

    使用环境照度

    太阳光:50,000lx  ;    白炽灯:3,000lx

    周围环境温度

    动作时:-20~+65℃      保存时:-25~+70℃ (不结冰、不结露)(注释4)

    周围环境湿度

    动作时:45~85%RH     保存时:35~95%RH (不结露)

    绝缘电阻

    20MΩ以上(DC500V兆欧表)

    耐振动

    耐久

    上下振幅 1.5mm   频率10~55Hz   X、Y、Z各方向 2h

    误操作

    上下振幅 1.5mm   频率10~55Hz   X、Y、Z各方向 3h

    耐冲击

    耐久

     500m/s2     X、Y、Z各方向 3次

    误操作

    100m/s2     X、Y、Z各方向3次

    保护结构

    IEC规格IP64

    连接方式

    导线引出式(导线长1.5m)3芯,Φ3.5mm

    质量(捆包)

    约36g

    约70g

    材质

    外壳

    PBT (聚碳酸酯对苯二酸盐)

    透镜部

    丙烯酸酯树脂

    配件

    个别

    ——

    反光板

    ——

    标配

    规格书、螺丝*2、螺母*2、微型螺丝刀*1

    备  注: 以上漫反射检测距离为100*100mm白色标准反射板所得;
    注释1: 光电开关的短路保护由ASIC中的比较器通过监测输出回路中的一个电阻实现,当电阻上的电压超过一定的阈值时,输出NPN管被关断(响应时间为100ns)。电路延时20ms后,重新监测电阻上的电压;
    注释2: 参考动作/稳定状态输出真值表 ;
    注释3: 参考Light On/Dark On 真值表   ;
    注释4: 需要高温/低温(-40℃-100℃)工作,请联系IMS。

    动作/稳定状态指示表及 Light On/Dark On 输出表:

    E3Z输出真值表

    尺寸图:

    E3Z尺寸图

    • 关于距离
      本系列为常规型,如需较远距离可来电定制,或选择BGS远距离系列
    • 标准检测物
      10*10cm白色相纸
    • 光源
      红色发光二极管 (发光波长: 660 nm);红外光源 940nm
    • 模式转换
      入光时ON/遮光时ON 旋钮切换式
    • 响应时间
      1ms
    • 环境照度
      白炽灯: 5000lx以下、太阳光: 100,000lx以下
    • 输出
      默认NPN集电极开路 , 如需PNP型10只起订
