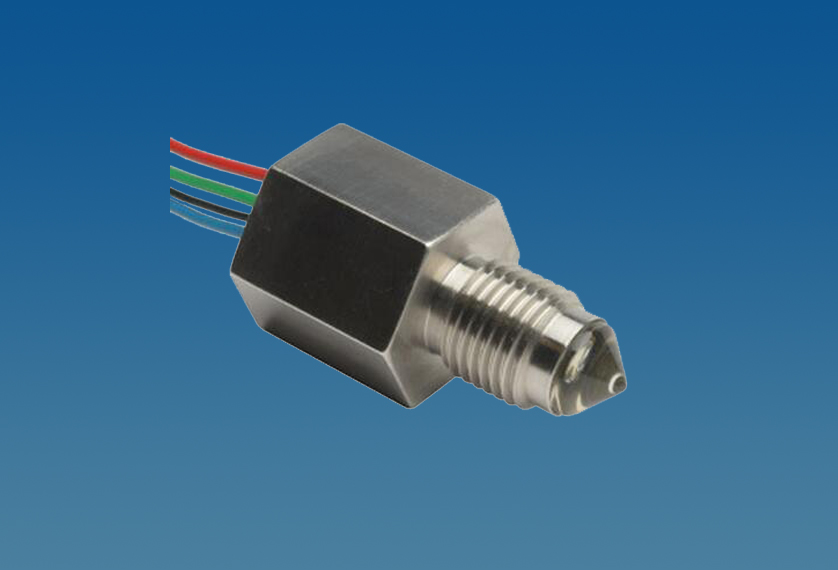

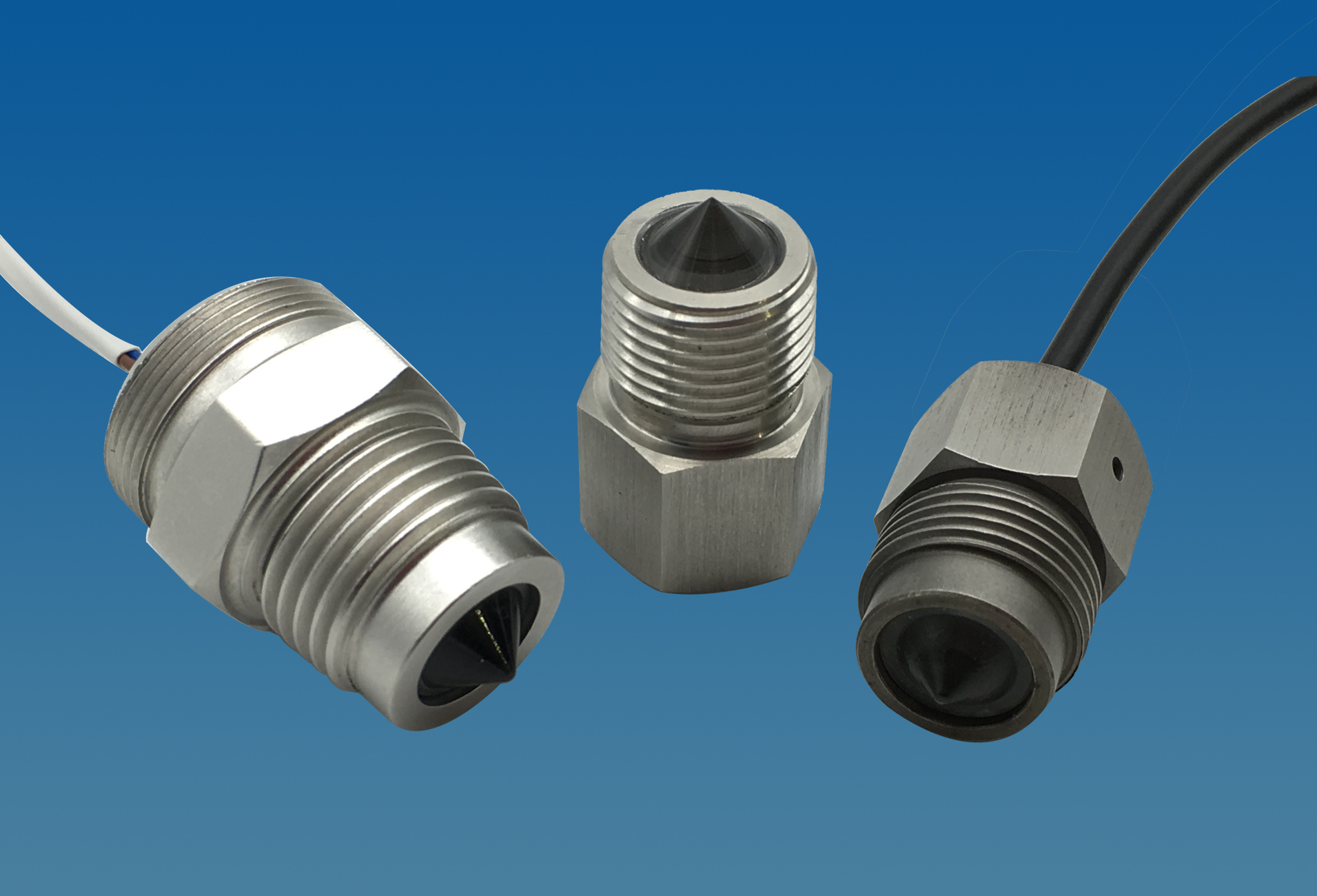

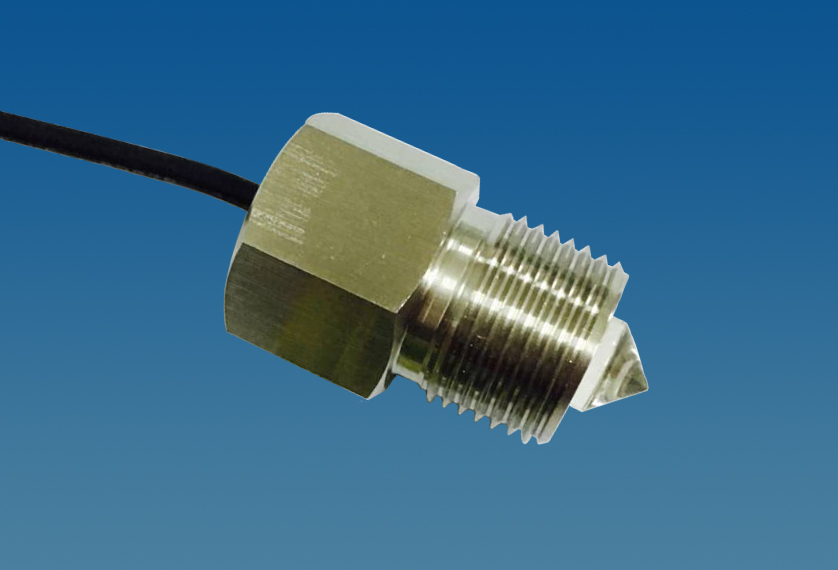

欢迎页面    Liquid Level Sensor    ELS1150不锈钢液位开关 NPN,PNP可选,Mode切换功能

ELS1150不锈钢液位开关 NPN,PNP可选,Mode切换功能

不锈钢烧结,耐压耐高温,调制电路抗干扰,集成Mode调节,超低功耗、快速响应、±1mm检出精度,耐油防水耐腐蚀、GEMS多种螺纹结构可供选择 ...
售价:
¥ 560.00
原价: ¥0.00
关注:0
收藏

 优势:所有产品采用专用IC设计 ・ 提供非标定制 ・ OEM/ODM服务

数量:
  •

    型号规格

    LLS.DT.ELS

    标准检测物体

    水、各种溶液(耐酸碱性更强)

    电源电压

    DC10~30V±10%脉动(p-p)10%以下

    消耗电流

    10mAMax(不包括负载)

    负载电流

    100mAMax

    检出精度

    优于±1mm

    电路保护

    电源反向保护、输出短路保护(注释1)、输出逆接保护

    动作输出类型

    NPN/PNP

    动作指示灯

    电气寿命

    10万次以上(开闭频率1,800/小时)

    使用环境照度

    太阳光:80,000lx;白炽灯:5,000lx

    周围环境温度

    动作时:-30+100℃保存时:-40+120℃(不结冰、不结露)

    周围环境湿度

    动作时:4585RH保存时:3595RH(不结露)

    绝缘电阻

    20MΩ以上(DC500V兆欧表)

    保护结构

    IP67

    连接方式

    单芯*3导线引出式,线长30cm

    材质

    不锈钢、玻璃

    配件

    密封圈、螺母

    注释1:光电开关的短路保护由ASIC中的比较器通过监测输出回路中的一个电阻实现,当电阻上的电压超过一定的阈值时,输出NPN管被关断(响应时间为100ns)。电路延时20ms,重新监测电阻上的电压。

    输出回路图

    非金属壳液位输出回路图1
    非金属壳液位输出回路图2

    尺寸图

    金属液位尺寸图1

    金属液位尺寸图2



    光电开关型号定义

    常见问题:

    计数系列型号定义
    光幕传感器型号定义
    液位开关型号定义
  • IMS传感器以集成芯片为核心,集成模式转换功能,具有高速、高精度、抗强光、短路保护等性能,部分产品功能演示如下:
