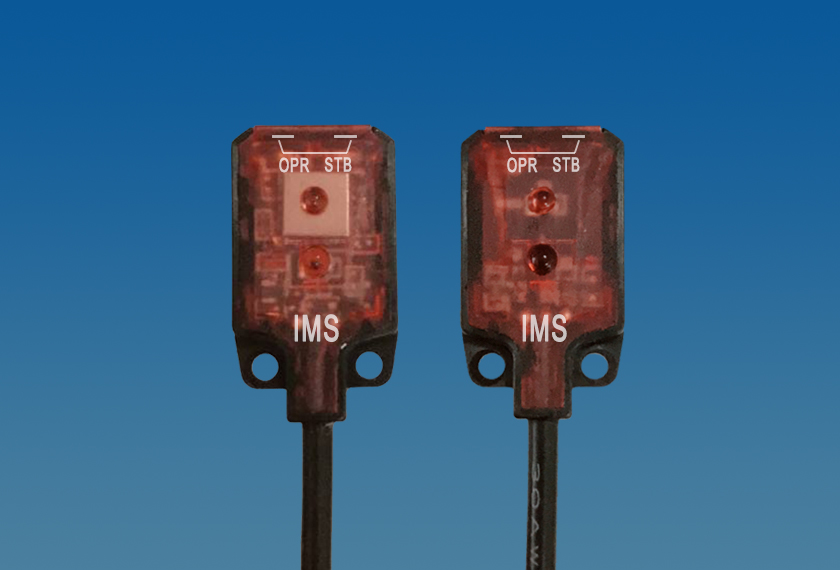

E3T超薄漫反射型 Autonics BTF同款 灵敏度可调
默认NPN。
-
产品特点：
1、采用专用IC设计，调制电路，放大器内置型
2、延时启动功能，防止上电误触发
3、高速响应时间 1ms
4、内置数字滤波器，有效防止外界光电干扰
5、超薄型微小尺寸，自带定位孔，便于安装
6、电源反接保护、输出过载保护、输出逆接保护
规格参数：
产品型号
E3T.D30/E3T.D50/E3T.D70
E3T.R200
E3T.T500/E3T.T1m
检测方式
漫反射
回归反射
对射型
检测距离
3cm
5cm
7cm
5~200mm
0.5m
1m
检测物体
50*50mm白色相纸
φ20mm不透光物体
φ2mm不透光物体
回差
检测距离的20%以下
——
光源
红色调制光(650nm)
电源
DC10~24V(电压波动(p-p)10%以下)
消耗电流
20mA以下 (不包括负载)
负载电流
100mA以下
输出
NPN
NPN、PNP
回路保护
启动延时、电源反接保护、自恢复输出短路保护、输出反接保护
动作指示
动作显示灯（红色） 、稳定显示灯（绿色）
响应时间
1ms
灵敏度调整
可选择*(1)
——
按键调节
动作模式
亮动或暗动 *(2)
环境照度
太阳光：11,000lx；白炽灯：3,000lx
环境温度
动作时：-25～+55℃、保存时：-40～+70℃ （不结冰、不结露）
环境湿度
动作时：45～85％RH、保存时：35～95％RH （不结露）
防护等级
IEC IP64
连接方式
导线引出式（导线长1.5m）3芯, Φ2mm
线色定义
棕：电源；蓝：地；黑：输出
材质
外壳：PBT；透镜：PMMA
附件
个别
——
反光板
——
共同
固定支架、螺丝
重量
约25g
约25g
约40g
※ 1：如需灵敏度调节功能，可选择放大器外置型
※ 2：漫反射默认亮动模式 ， 对射默认暗动模式， 如需带转换功能可在订货前提出
输出回路图：

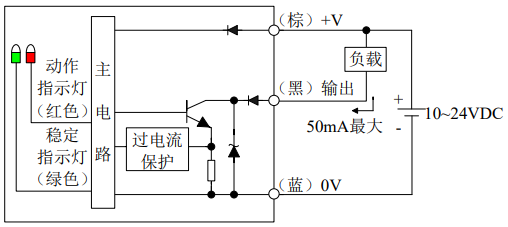

NPN型

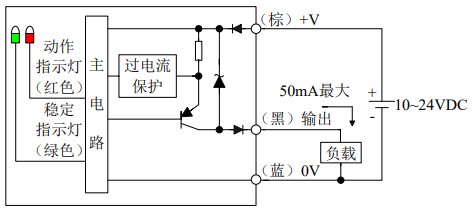

PNP型
尺寸图：
-
-
关于电源默认10~24VDC，可定制5V供电
-
检测距离检测距离 0~6cm，具有离散型，样品随机出货（可备注如<2cm，或大于3cm之类）
-
-
-
